A valv pòtay bridese yon kalite valv ki sèvi ak yon koneksyon bride ak kontwole koule nan likid pa louvri ak fèmen yon pòtay. Li se lajman ki itilize nan sistèm tiyo nan petwòl, chimik, pouvwa, ak endistri minisipal yo. Fonksyon debaz li se konplètman koupe oswa pèmèt koule nan mwayen an nan mouvman an vètikal nan pòtay la. Li prezante sele serye, rezistans koule ki ba, ak yon ranje presyon lajè, ki fè li patikilyèman apwopriye pou aplikasyon ki mande "konplètman louvri / konplètman fèmen" kontwòl.
Gwoup GNEE bay tiyo nan plis pase 150 peyi ak rejyon atravè lemond. Endistri-Dirijan tiyo –Jwenn yon Demo Jodi a!
Flanged Gate Valv paramèt teknik
Materyèl: Carbon Steel (WCB, WCC pou fòs)
Ranje gwosè: 2″ a 48″ (DN50-DN1200)
Opsyon Koneksyon: Bride, Threaded (NPT, BSP), Butt Weld, Socket Weld
Presyon Travay: Klas 150 a Klas 1500 (jiska 2,500 psi / 172 bar)
Tanperati travay: -29 degre a 425 degre
Opsyon sele: metal-a-metal, chèz fleksib, grafit, PTFE
Metòd fabrikasyon: jete, fòje, machin
Mwayen aplikab: Dlo, lwil oliv, gaz, vapè, likid chimik
Creole fabrikasyon: API 600, API 602, ASME B16.34, BS 5163, DIN 3352
Flanged Gate Valv Estrikti ak Klasifikasyon
Estrikti debaz
Enpòte tiyo pòtay bride konpoze de yon kò valv, kouvèti valv, pòtay, tij valv, chèz valv, ak aparèy aksyon (manyèl, elektrik, pneumatik, elatriye). Kò valv la ak kouvèti valv yo tache ansanm ak boulon bride yo fòme yon kavite sele; pòtay la, kòm eleman nan ouvèti ak fèmti, adapte byen sere ak chèz la valv reyalize yon sele; tij valv la konekte pòtay la ak aparèy la aksyon, transmèt fòs opere.
Kalite pòtay
Pòtay rijid: estrikti senp, apwopriye pou tanperati nòmal ak kondisyon presyon ki ba, men sifas sele a gen tandans mete.
Pòtay fleksib: Konpanse pou mete sifas poze sele atravè yon ti deformation elastik nan pòtay la, apwopriye pou tanperati ki wo, presyon ki wo, oswa medya ki gen patikil.
Wedge Gate: Divize an yon sèl-konpayi ak doub-tip kwen. Yon sèl -bon rapò se apwopriye pou presyon ki ba, pandan y ap doub- bon rapò sere otomatikman ajiste presyon an sele nan ang kwen an, adapte yo ak kondisyon presyon wo -.
Koneksyon ak Metòd Aksyon
Koneksyon bride: Bride estanda konfòme yo ak estanda nasyonal tankou GB/T 12237, asire enstalasyon an sekirite ak sele, apwopriye pou gwo -dyamèt, gwo- tiyo presyon. Metòd kondwi: Operasyon manyèl enplike wotasyon tij valv la atravè yon volan oswa manch; kondwi elektrik/pneumatic pèmèt kontwòl remote atravè yon actuator, ki ofri repons rapid ak konvnab pou sistèm automatisation.
Flanged Gate Valv Prensip Travay ak Lojik Operasyon
Pwosesis Ouvèti
Vire volan an oswa kòmanse actuator elektrik la. Tij valv la deplase pòtay la anlè. Lè pòtay la konplètman soti nan pasaj kò valv la, rezistans likid minimize (koyefisyan rezistans koule se 1.5-2 fwa sa a nan yon valv papiyon ki gen menm dyamèt), sa ki pèmèt mwayen an pase san pwoblèm. Nan operasyon aktyèl, pozisyon totalman louvri nan valv la anjeneral make pa tèt la nan tij la valv, men li bezwen yo dwe vire tounen 1/2-1 vire pou anpeche bloke akòz chanjman tanperati.
Pwosesis Fèmen
Vire volan an nan direksyon opoze a oswa egzekite lòd la fèmen. Tij valv la pouse pòtay la desann jiskaske li byen ekipe ak chèz valv la. Chèz valv fleksib kenbe pèfòmans sele atravè konpansasyon otomatik mete, pandan y ap estrikti sele difisil (tankou metal-sele figi) konte sou segondè -presyon fòse sele, apwopriye pou medya ki ka pran dife ak eksplozif.
Mekanis sele
Oto-sele: depann sou presyon mwayen an pou peze pòtay la kont chèz valv la, apwopriye pou kondisyon presyon ba-.
Fòse sele: Asire kontak sifas poze sele atravè fòs ekstèn (tankou prechaj tij valv). Anba kondisyon presyon wo -, presyon espesifik sele a ka rive plis pase 6MPa.
So mou: Te fè nan materyèl elastik tankou PTFE ak EPDM, reyalize zewo flit (ISO 15848-1 sètifye), apwopriye pou jaden pwòp tankou manje ak medikaman.
Aplikasyon
Sektè Enèji
Lwil oliv ak gaz ekstraksyon: Yo itilize nan ekipman wellhead, rezistan a 10-35MPa presyon ki wo ak korozyon ilfid idwojèn, lè l sèvi avèk 2507 super duplex kò valv asye pur.
Tiyo ki long-Distans: DN500-DN1200 tiyo gwo dyamèt ekipe ak kondui elektrik, ki pèmèt fèmen ijans (tan repons Mwens pase oswa egal a 15 segonn).
Enèji nikleyè: Prensipal sikwi prensipal izolasyon vapè nan zile nikleyè a dwe satisfè sètifikasyon klas nikleyè ASME NPT, rezistan a radyasyon netwon fò ak tanperati ki wo 350 degre.
Endistriyèl Faktori
Endistri chimik: tiyo asid ak alkali depo tank inlet ak priz itilize PTFE -aliyen enpòte tiyo baryè bride, rezistan a korozyon fò epi ki pa gen okenn risk pou kontaminasyon medya yo.
Metaliji: tiyo gaz gwo founo yo sèvi ak kò valv kas an fè ki reziste ak mete soude -sifas sele alyaj rezistan, adaptab ak ewozyon gaz pousyè.
Semiconductors: Photoresist livrezon tuyaux sèvi ak 316L EP klas en fe valv kò, ak miray anndan elèktrolitik poli pou Ra mwens ke ou egal a 0.2μm pou anpeche patikil kontaminasyon.
Pwoteksyon Minisipal ak Anviwònman
Waterworks: Kò tiyo ductile fè ki asosye ak sele mou EPDM reyalize zewo flit, diminye pousantaj flit tiyo.
Tretman dlo ize: Kò valv jete ak kouch résine epoksidik reziste asid, alkali, ak ewozyon enpurte, anpeche depo depo.
Chofaj Distrik: Kò tiyo asye kabòn ak sele metal difisil anpeche ewozyon dlo cho tanperati ki wo -ki ka mennen nan echèk sele.

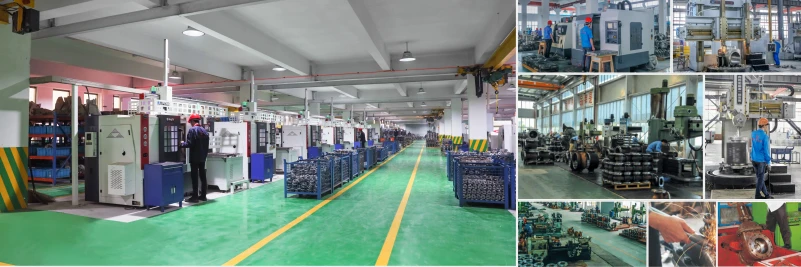

Flanged Gate Valv faktori
