A fluoropolymer{0}}aliyen valv plogese yon valv ki ouvè epi fèmen lè w vire yon ploge ki gen yon twou. Estrikti li gen ladan yon fluoropolymer -aliyen kò valv asye ak ploge, ak pati yo an kontak ak mwayen an aliyen ak korozyon-materyèl ki reziste tankou PFA oswa F46. Valv sa a prezante rapid ouvèti ak fèmti, rezistans likid ki ba, epi yo ka opere manyèlman, pneumatically, oswa elektrik. Li apwopriye pou tiyo ki pote asid fò, alkali fò, ak medya korozivite, epi li ka kenbe tèt ak tanperati ki soti nan -50 degre a 150 degre.
Dapre estanda konsepsyon, li divize an kalite touf ak kalite konplètman aliyen. Ansyen an sèvi ak yon ploge asye pur ak yon kousin polymère pou sele, pandan y ap dènye a gen tout koule -atravè eleman aliyen.
GNEE Group se yon manifakti dirijan nan tiyo endistriyèl, bay solisyon valv ak sèvis personnalisation nan kliyan atravè lemond.B2B Valv Solutions - Soumèt kondisyon ou yo!
Fliyò-Espesifikasyon tiyo ploge ki aliyen
Gwosè Range: DN15–DN400
Presyon Range: PN0.6Mpa–PN4.0Mpa
Koneksyon fen: bride
Materyèl: Steel Kabòn ak pawa PTFE / FEP
Seals: PTFE/FEP
Konsepsyon tiyo: Fliyò-Ploge tiyo ki aliyen ak konsepsyon ki pa -lubrifye
Fas a fas: ISO 5752 / DIN 3202 F1
Koneksyon fen: ASME B16.5, EN 1092-1
Tès ak enspeksyon: API 598, ISO 5208
Apwopriye Mwayen: Likid ki trè korozivite, asid, alkalin
Fliyò-Karakteristik valv ploge ki aliyen
- Rezistans korozyon: tiyo PTFE{0}}aliyen yo patikilyèman apwopriye pou medya korozif, tankou aqua regia nan divès konsantrasyon, asid silfirik, asid idroklorik, asid fluoridrik, asid òganik, alkali fò, ak lòt gaz korozif ak likid. Sa a se akòz gwo -materyèl molekilè yo itilize nan pawa entèn la, tankou F46 ak F3, ki efektivman reziste korozyon.
- Bon Pèfòmans Fermeture: Gen kèk modèl PTFE-aliyen tiyo ploge, tankou X43F/P, XD63F/R, ak XC63F/R, sèvi ak yon kousin pou chèz valv ki fèt espesyalman (tankou PTFE oswa para-polystyrène) ak yon kò ploge asye yo fòme yon bon pèfòmans sele, sa ki lakòz yon bon pèfòmans sele.
- Oto-Lubrifyan ak Wotasyon fleksib: Akòz pwopriyete yo ekselan nan materyèl la sele, PTFE-aliyen tiyo ploge yo pwòp tèt ou-lubrifyan pandan wotasyon, asire wotasyon fleksib ak diminye friksyon ak mete.
Fliyò-Pati Pwensipal Valv Ploge ak Tablo Materyèl
| Non eleman | C | P | R | PL | RL |
|---|---|---|---|---|---|
| Kò valv ak kouvèti | WCB | CF8 | CF8M | CF3 | CF3M |
| Doubli & Ploge | PTFE (F4), PCTFE (F3), PVDF (F2), FEP (F46), PFA, PPL | ||||
| Ploge Nwayo | WCB 35 (fòje), alyaj MONEL, CF8, CF8M, CF3, CF3M | ||||
| Glann anbalaj | 1Cr18, 1Cr18Ni9, 00Cr18Ni10 | ||||
| Joint Ajisteman | RPTFE (Enhanced F3), PFA (Enhanced Four-Way Fluorine Resin) | ||||
| Boulon Stud & Pistach | 35CrMo45, 1Cr17Ni2, 00Cr18Ni9, 1Cr17Ni2/00Cr18Ni9 | ||||
| O-Ring | FPM (Viton), SI (Silisyòm) | ||||

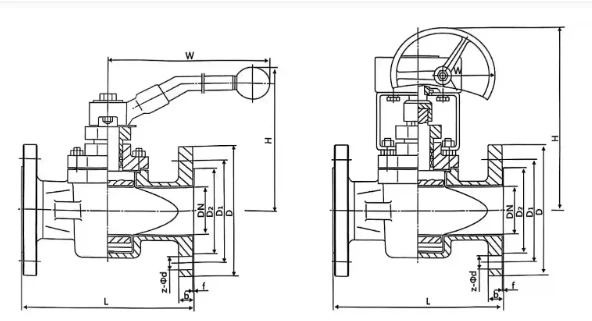

Fliyò-Desen tiyo ploge liy
Dimansyon Tablo Fliyò-Ploge tiyo liy - PN0.6MPa
| DN | L | D | D1 | D2 | b | f | z–Φd | H | W |
|---|---|---|---|---|---|---|---|---|---|
| 15 | 130 | 80 | 55 | 40 | 12 | 2 | 4–Φ12 | 80 | 120 |
| 20 | 130 | 90 | 65 | 50 | 14 | 2 | 4–Φ12 | 90 | 120 |
| 25 | 140 | 100 | 75 | 60 | 14 | 2 | 4–Φ12 | 100 | 160 |
| 32 | 165 | 120 | 90 | 70 | 16 | 2 | 4–Φ14 | 110 | 160 |
| 40 | 165 | 130 | 100 | 80 | 16 | 3 | 4–Φ14 | 120 | 200 |
| 50 | 203 | 140 | 110 | 90 | 16 | 3 | 4–Φ14 | 135 | 250 |
| 65 | 222 | 160 | 130 | 110 | 16 | 3 | 4–Φ14 | 145 | 250 |
| 80 | 241 | 185 | 150 | 125 | 18 | 3 | 4–Φ18 | 180 | 300 |
| 100 | 305 | 205 | 170 | 145 | 18 | 3 | 4–Φ18 | 195 | 300 |
| 125 | 356 | 235 | 200 | 175 | 20 | 3 | 8–Φ18 | 210 | 350 |
| 150 | 394 | 260 | 225 | 200 | 20 | 3 | 8–Φ18 | 450 | 200 |
| 200 | 457 | 315 | 280 | 255 | 22 | 3 | 8–Φ18 | 490 | 200 |
| 250 | 533 | 370 | 335 | 310 | 24 | 3 | 12–Φ18 | 550 | 240 |
| 300 | 610 | 435 | 395 | 362 | 24 | 4 | 12–Φ23 | 600 | 280 |
| 350 | 686 | 485 | 445 | 415 | 26 | 4 | 12–Φ23 | 675 | 280 |
| 400 | 762 | 535 | 495 | 462 | 28 | 4 | 16–Φ23 | 780 | 320 |
| 450 | 864 | 590 | 550 | 518 | 28 | 4 | 16–Φ23 | 820 | 360 |
| 500 | 914 | 640 | 600 | 568 | 30 | 4 | 16–Φ23 | 910 | 360 |
Fliyò-Izin Ploge Valv Alimente
