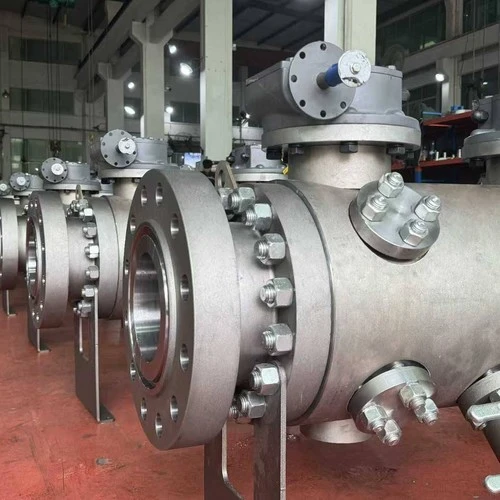

YonAPI 6D DBB boul valvse yon valv izolasyon ka-vire ki sèvi ak de chèz endepandan ak yon kò-senyen kavite pou izole yon seksyon tiyo epi pwouve li depresyon anvan travay la kòmanse. Konstwi selon API 6D ak chèz ki soulaje pwòp tèt ou (SPE), li kouvri NPS 2–56 (DN 50–1400), klas ASME 150–2500, ak materyèl kò ki soti nan ASTM A216 WCB pou rive duplex F51, ki te evalye soti nan -46 degre jiska +210 degre.
Yon valv boul doub blòk ak senyen (DBB) se yon valv izolasyon ka -vire ki bay de-izolasyon baryè verifye nan fonksyon DBB atravè chemen koule nan yon valv boul. API 6D defini doub blòk ak senyen kòm yon sèl valv ak de sifas syèj ki bloke presyon nan tou de bout epi bay vantilasyon kavite. Yon valv boul reyalize sa a grasa prentan-enèji, chèz ki soulaje pwòp tèt ou-yo chak pase tès chèz la soti nan chak bò nan 1.1 fwa presyon nominal la. Kòm yon valv boul API 6D DBB pou lwil oliv ak gaz, LNG, raffinage ak devwa chimik, li bati nan ASTM A216 WCB pou ASTM A995 duplex epi ranplase de tiyo blòk ak yon bobin pou koupe jwenti bride jiska 66%.
Espesifikasyon teknik
Ranje gwosè valv boul DBB a se NPS 2–56 (DN 50–1400) ak klas presyon valv boul DBB span ASME Klas 150–2500; desen k ap flote sèvi nan NPS 8 / Klas 600 pandan y ap konsepsyon trunnion monte kouvri tout seri a, kidonk chwa a k ap flote vs trunnion valv valv swiv gwosè ak presyon. Yo site valè ki andeyò seri sa a pou chak fichye pwojè a.
Ranje pwovizyon
| Paramèt | Ranje estanda | Remak |
|---|---|---|
| Gwosè | NPS 2–56 (DN 50–1400) | K ap flote komen nan NPS 8 / Klas 600; trunnion kouvri tout ranje |
| Klas presyon | ASME klas 150–2500 (PN 16–PN 420) | Vèsyon API 6A wellhead rive nan 15,000 psi |
| Tanperati | −46 degre rive +210 degre | Bonèt pwolonje pou kriyojenik; chèz metal a +540 degre |
| Estanda konsepsyon | API 6D, ASME B16.34, EN ISO 17292 | Espesifikasyon pwojè gouvène si yo site |
| Fas-a-fas | API 6D / ASME B16.10 | B16.10 modèl kout pou NPS Pi gran pase oswa egal a 24 |
| Fini | RF, RTJ, BW, SW | ASME B16.5 / B16.47 / B16.25 / B16.11 |
| raz | Plen / redwi | Full twou pou liy piggable |
| Operasyon | Levye, Kovèti pou, Pneumatic, elektrik, idwolik | ISO 5211 actuator pad |
| Aranjman chèz | DBB (SPE/SPE), DIB-1 (DPE/DPE), DIB-2 (SPE/DPE) | Eta sou lòd |
Kò ak materyèl taye (fòs sede)
| Materyèl (ASTM) | Kalite | Min. sede (MPa) | Min. tansyon (MPa) |
|---|---|---|---|
| A216 Gr. WCB | Jete asye kabòn | 250 | 485 |
| ASTM A352 Gr. LCC | Mete asye kabòn ki ba-tanperaman | 240 | 450 |
| A105 / A350 LF2 | Fòje kabòn / LT kabòn | 250 | 485 |
| A182 F304 / F316 | Nerjaveèi 304 / 316 | 205 | 515 |
| ASTM A351 CF8M | Jete 316 SS | 205 | 485 |
| A995 Gr. 1A (F51) | Duplex | 450 | 655 |
| A182 F51 / F53 | Duplex / super-duplex | 450 / 550 | 655 / 795 |
Seleksyon izolasyon: DBB vs DIB
| Aranjman | Chèz | Kavite soulajman | Lè pou presize |
|---|---|---|---|
| DBB | 2 × SPE (-soulajman pwòp tèt ou) | Otomatik nan liy | Tiyo estanda, sèvis likid, tèmik{0}} soulajman enkyetid |
| DIB-1 | 2 × DPE (bidireksyon) | Valv soulajman ekstèn obligatwa | Izolasyon gaz kritik, ESD, sele redondants |
| DIB-2 | 1 SPE + 1 DPE | SPE bò kote tèt -soulaje | Izolasyon veso ki bezwen èkse direksyon |
Nòt:DBB se yon etikèt kapasite, pa yon fanmi valv. Yon blòk doub ak valv senyen ka bati kòm yon valv boul, yon valv ploge oswa yon blòk pè-ak-asanble senyen; yon valv ploge kapab tou yon valv DBB. Yon valv pòtay API 6D se yon sèl -blòk-ak-senyen (SBB). Toujou konfime aranjman chèz la sou lòd la, paske non pwodwi a pou kont li pa defini baryè a.
Aplikasyon
Yon valv boul API 6D DBB espesifye nenpòt kote yon seksyon tiyo dwe izole epi verifye depresyon anvan izolasyon, antretyen, oswa montan tès presyon.
Izolasyon tiyo ak pigging:Yon valv boul API 6D DBB se valv blòk prensipal-sou liy lwil oliv ak gaz soti nan NPS 2 rive nan NPS 56 (DN 50–1400). API 6D kalifye li pou sèvis tiyo nan klas 2500, ak pò senyen an konfime tou de chèz yo kenbe anvan enspeksyon oswa soude mare-nan pou pigging.
Mete ak estasyon tèminal:Nan gad-transferasyon glise kontè ak tank-tèminal agrikòl, valv la izole yon tib mèt oswa yon seri ponp pou li ka depresyon anba prèv enèji zewo. API 6D mande pou tès chèz presyon 1.1×-evaluasyon an nan chak bò, bay flit dokimante -izolasyon sere ke mezi fiskal ak ka sekirite tèminal yo mande.
Are ijans ak HIPPS:Nan ESD ak sistèm pwoteksyon segondè -entegrite presyon-, yon tiyo boul API 6D ki te monte ak izolasyon DBB bay blòk rapid ki repete ki pwoteje ekipman an anba a kont presyon twòp. Desen API 6D trunnion pote chay chèz sou BEARINGS, kenbe koupl actuator previzib soti nan Klas 150 a 2500 atravè tout seri a NPS 2-56.
Bò rivaj ak espas-lyen- limite:Kote yon platfòm oswa patin pa ka anfòm de tiyo blòk separe ak yon bobin, yon valv boul API 6D DBB ranplase asanble sa a epi koupe jwenti bride jiska 66%. Gout pwa jiska 60%, ak kò a kontra enfòmèl ant fasilite layout ak antretyen nan modil lanmè.
Rafineri ak manifoul pétrochimique:Nan rafineri ak izin chimik yo, valv la izole seksyon pwosesis ki pote idrokarbur, vapè oswa medya agresif pou yo ka louvri pou antretyen. Materyèl kò yo kouvri ASTM A216 WCB, A350 LF2, A182 F316 ak duplex F51, pandan y ap API 607 ki san danje pou dife -ak ISO 15848-1 ki ba-emisyon an adrese sekirite ak limit emisyon plant lan.
FAQ
Ki diferans ki genyen ant yon DBB ak yon valv boul DIB?
DBB itilize de chèz oto-soulajman (SPE) ak vantilasyon kavite twòp presyon sou liy lan otomatikman. DIB-1 sèvi ak de chèz doub-piston-efè (DPE) pou redondance de-fason men li bezwen yon valv soulajman kavite ekstèn. DIB-2 pè yon sèl SPE ak yon chèz DPE. Chwa a swiv risk izolasyon, pa non pwodwi a.
Ki ranje gwosè ak klas presyon yon valv boul API 6D DBB kouvri?
Ekipman estanda a kouvri NPS 2–56 (DN 50–1400) ak klas ASME 150–2500 (PN 16–PN 420). Desen k ap flote yo komen jiska NPS 8 / Klas 600; Desen ki monte trunnion kouvri tout seri a. Vèsyon enstriman ti -foraj yo kouri NPS 1/2–2.
Ki enfòmasyon ki nesesè pou yon sitasyon API 6D DBB valv boul?
Voye kalite valv, gwosè ak DN, klas ASME, kò ak materyèl taye, aranjman chèz (DBB oswa DIB-2), koneksyon fen, mwayen, tanperati konsepsyon, metòd operasyon, kantite ak dimansyon dokiman obligatwa (datasheet, ITP, MTC, NDE).
Ki sètifika ak rapò tès yo bay?
Chak valv yo apwovizyone ak yon MTC EN 10204 3.1, koki idrostatik ak dosye tès chèz dapre API 6D ak ISO 5208 Rate A, ak dokiman penti/anbalaj. Twazyèm -enspeksyon pati (SGS, TUV, BV) ak pwojè ITP yo disponib sou demann.
Ki sa ki MOQ, tan plon ak garanti?
MOQ kòmanse soti nan 1 moso pou desen estanda; lòd pwojè yo site pou chak datasheet. Tan plon tipik se 4-8 semèn depann sou materyèl ak gwosè. Garanti a se 18 mwa apati chajman oswa 12 mwa apre komisyonin, kèlkeswa sa ki vini an premye.
Èske ou ka bay OEM ak vèsyon sour-sèvis (NACE)?
Wi. Pwovizyon pou etikèt prive (OEM) ak plak non w ak anbalaj ou disponib. Pou sèvis H2S, kò ak taye yo apwovizyone nan NACE MR0175 / ISO 15156 ak dite kontwole ak kouvri CRA sou figi mouye.
Èske yon valv boul DBB bezwen yon valv soulajman kavite ekstèn?
Yon DBB estanda ak chèz SPE pwòp tèt ou-soulaje twòp presyon kavite sou liy lan, ki API 6D mande. Se sèlman konfigirasyon DIB ak chèz DPE bezwen yon valv sekou ekstèn. Se poutèt sa, espesifye aranjman chèz la se premye etap la nan nenpòt lòd DBB.
API 6D kont API 608 - ki estanda ki aplike?
API 6D kouvri tiyo tiyo; API 608 kouvri pwosesis -plant metal tiyo boul. Fwontyè a se premye tiyo izolasyon nan limit batri plant lan. Lè yon fich done site tou de, spesifikasyon pwojè a gouvène.
