Nwa tij nan valv la tij k ap monte se sou bonèt la oswa bracket, epi lè ouvèti ak fèmen pòtay la, tij la leve ak bese pa wotasyon nwa a tij. Estrikti sa a se favorab nan wilaj la nan tij la valv ak degre nan ouvèti ak fèmti se evidan, kidonk li se lajman itilize. Anjeneral gen fil trapezoidal sou tij la leve, atravè nwa a nan tèt valv la ak Groove gid la sou kò valv la, se mouvman an rotary chanje nan yon mouvman lineyè, se sa ki, koupl la opere chanje nan poussée a opere. . Tiyo louvri tij yo anjeneral yo itilize nan okazyon kote pozisyon tij valv la bezwen souvan obsève oswa manyèlman opere, tankou kèk ti koule ak tiyo presyon ki ba.

API 600 Carbon Steel Rising Stem Gate Valv Spesifikasyon

Gwosè:	2" pou 60"
Materyèl kò:	Jete Steel oswa Jete Iron
Syèj:	Syèj metal oswa chèz mou
Fòm Koneksyon:	flann
Pozisyon fil nan tij valv:	Deyò Valv Gate
Aplikasyon:	Itilizasyon Endistriyèl Dlo
Materyèl:	Kabòn Steel, Nerjaveèi, asye alyaj
Sifas sele:	Pòtay kouto

Dimansyon (Mm) ak pwa klas 150

rebè	L	D	D1	b	Z-φd	H	Hmax	D₀	Pwa (kgs)
2"	55	152	120.5	16	4-φ19	302	356	240	11
2-1/2"	55	178	139.5	18	4-φ19	317	382	240	12.5
3"	55	190	152.5	19	4-φ19	340	416	240	17.5
4"	55	229	190.5	20	8-φ19	377	474	280	20.5
5"	60	254	216	20	8-φ22	430	591	280	30.5
6"	60	279	241.5	20	8-φ22	525	735	360	40
8"	70	343	298.5	22	12-φ25	670	870	360	55
10"	80	406	362	22	12-φ25	771	1021	400	76
12"	80	483	432	25	12-φ25	895	1175	400	102
14"	90	533	476	25	16-φ29	982	1332	500	150
16"	100	597	540	28	16-φ29	1245	1645	500	210
18"	120	635	578	28	16-φ32	1338	1785	500	245
20"	120	698	635	30	20-φ32	1468	1875	500	310
24"	130	813	479.5	30	20-φ35	1658	2166	720	370

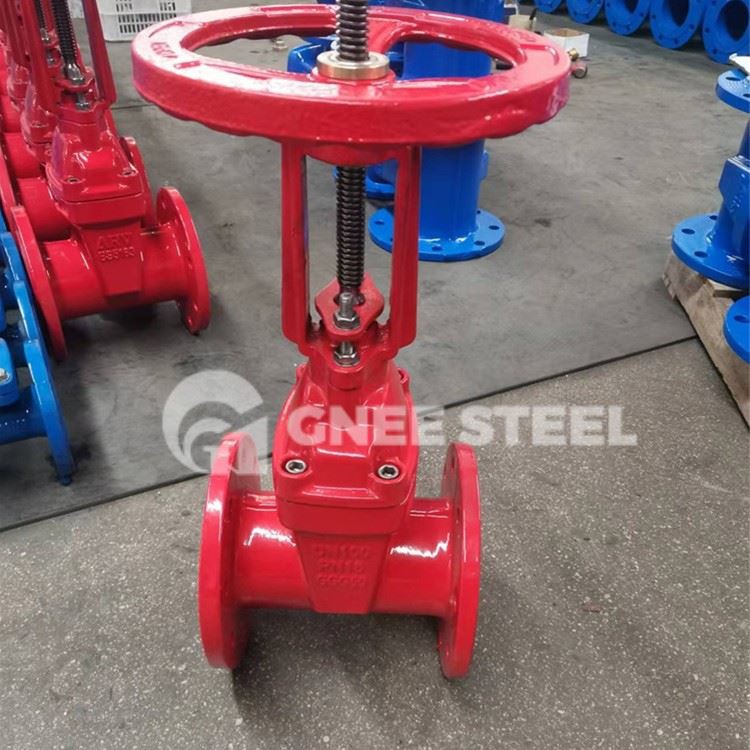

Kabòn Steel Rising Stem Gate Valv

Carbon Steel Rising Stem Gate Valve

Baj popilè: api 600 kabòn fe monte tij pòtay valv, Lachin api 600 kabòn fe monte tij valv pòtay manifaktirè, Swèd, faktori
