Pwodwi Deskripsyon

Top antre Trunnion Mounted tiyo boul yo fèt ak devlope pou sèvis nan liy, pi ba koupl opere ak fasilite nan antretyen satisfè bezwen yo nan kliyan tiyo lwil oliv ak gaz.

Tiyo boul antre tèt yo fèt ak yon kò valv yon sèl pyès. Support a ak klib la fikse pa pivot anwo a ak pivot entegre a respektivman. Klib entegre wo-fòs la asire pozisyon egzat boul la. Sèvi ak teknoloji inik chèz valv teleskopik, tij valv la, bag sele tij valv, chèz valv metal, ak preload preload ka ranplase sou entènèt.

Spesifikasyon

Materyèl kò	Kabòn asye, asye pur, asye alyaj
Dyamèt nominal	2"-60" (DN50 ~ DN1500)
Fini Koneksyon	RF% 2c RTJ, BW
Ranje presyon	Klas150-2500 (PN10 ~ PN420)
Tanperati travay	-46 degre -+200 degre
Operasyon	Kle, Kovèti pou vè k'ap manje kadav, elektrik, elatriye.

Karakteristik Design

Tiyo boul la fèt an akò ak ISO14313, API 6D, BS 5351, GB/T 19672;

Senp estrikti, bon sele ak koupl ki ba;

yon sèl pyès kò;

Redwi twou ak twou plen ak rezistans koule minimòm (pwatikman zewo);

piki sele ijans;

Presyon kavite pwòp tèt ou-degaje;

Ba emisyon filler;

Ignifuje, anti-estatik, anti-eksplozyon konsepsyon tij valv;

Fonksyon chèz valv DBB, DIB-1, DIB-2;

Si ou vle kouvèti valv pwolonje.

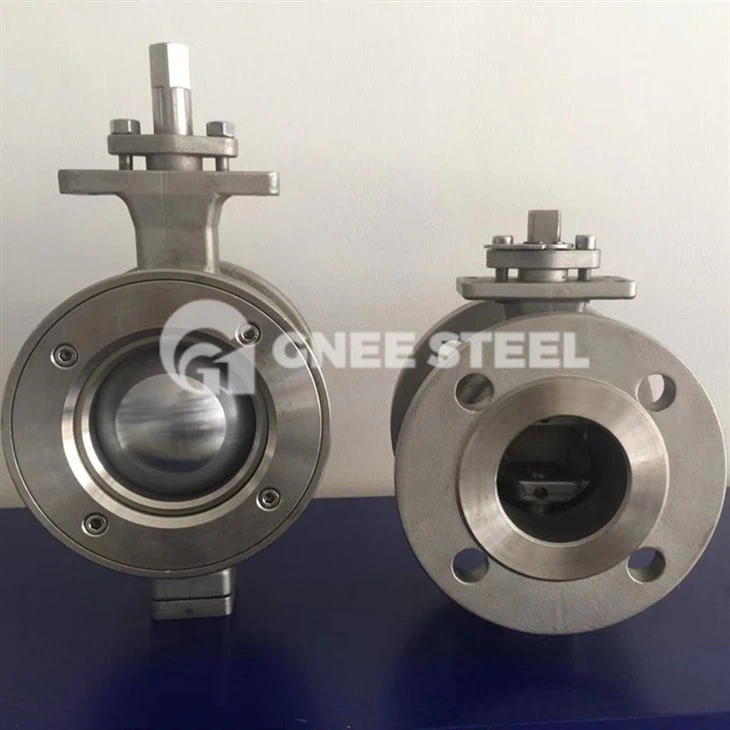

top entry ball valve design

Tès

• Tès pwodiksyon dapre EN 12266-1, API 598, API 6D

• Tès kriyojenik (sou demann): BS 6364 Klasifikasyon Marin (sou demann)

• DNV GL, LR, BV, ABS, KR, RINA

Bill of Materyèl

Non.	NON PATI	Kabòn asye	Tanperati ki ba. CS	Asye pur
10	KÒ	Yon 216-WCB	A352 LCB	A351 CF8M
13	BONNET	Yon 216-WCB	A352 LCB	A351 CF8M
15	BONNET O-RING	FKM	FKM-GLT	FKM
16	BONNET bouLON	A193 B7	A320 L7	A193 B8M
16A	NWA BONNET	A194 2H	A194 4	A194 8M
17	BONNET GASKET	ANCHE GRAPHITE FLEKSIB
30	BOUL	A182 F316
40	CHÈZ	RTFE OSWA NYLON OSWA PEEK
41	PORTÈ SEAT	316 Nerjaveèi
41A	CHÈZ BAG	316 Nerjaveèi
42	SEAT PRENTAN	INCONEL X750
43	O-BAG	FKM	FKM-GLT	FKM
43A	O-BAG	FKM	FKM-GLT	FKM
45	HOLIDÈ PRENTAN	316 Nerjaveèi
48A	PONPYE SAN DANJE SEAL	ANCHE GRAPHITE FLEKSIB
48B	PONPYE SAN DANJE SEAL	ANCHE GRAPHITE FLEKSIB
50	TIJ	316 Nerjaveèi
51	STEM THUS BEARING	316 Nerjaveèi + PTFE
52	TIJ POTE	316 Nerjaveèi + PTFE
53	TI TOUF BWA	316 STEEL STEEL+ENP
54	BUSH INNER O-RING	FKM	FKM-GLT	FKM
55	BUSH INNER O-RING	FKM	FKM-GLT	FKM
62	BAY POUSYON	316 Nerjaveèi + PTFE
63	EKLATE	316 Nerjaveèi + PTFE
70A	STEM FIRE SAFE SEAL	ANCHE GRAPHITE FLEKSIB
72	KOUVÈT STEM	A105N	A350 LF2	A182 F316
73	BOULON KOUVÈT STEM	A193 B7	A320 L7	A193 B8M
74	TIJ KOUVRI NUT	A194 2H	A194 4	A194 8M
80	T-BA TIW	A53 GALVANIZE
81	KLE	ANNSI 1025
82	SISPANN PLAK	316 Nerjaveèi
83	T-BA SOCKET	YON 395+PENTI NWA
84	T-BA BOLT	A193 B8M
85	SISPANN bouLON	A193 B8M
87	OPERATÈ VÈ VÈ	KOMERSYAL
88	Kovèti pou MONTAGE BOLT	A193 B7	A320 L7	A193 B8M
89	Kovèti pou monte nwa	A194 2H	A194 4	A194 8M
90	PLAK NON	316 Nerjaveèi
92	APARÈY ANTI-ESTAK	316 Nerjaveèi
92A	ANTI-ESTAK PLONGER	316 Nerjaveèi
93	PLUG DRENAJ	316 Nerjaveèi
94	VENT VALV	316 Nerjaveèi
95	ENJEKTÈ	316 Nerjaveèi
96	ENJEKTÈ	316 Nerjaveèi
100	SWEY SEAL	NÈG
