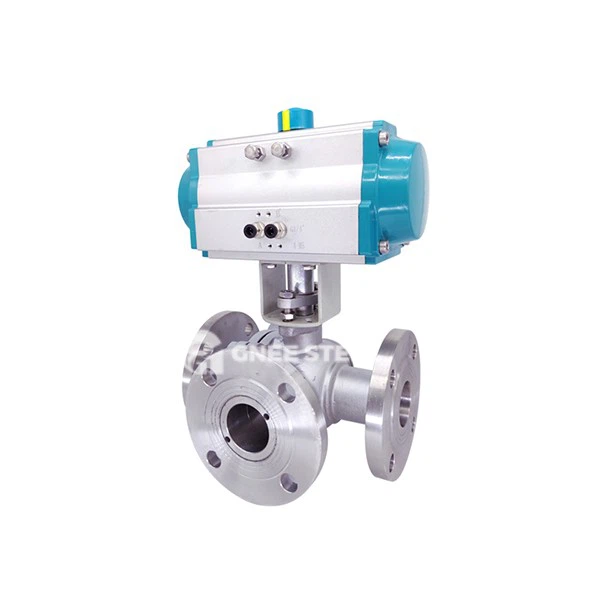

Pneumatic 3 Way boul valv deskripsyon
Pneumatic twa-fason valv boul la se yon valv boul twa-fason kondwi pa lè konprese. Aktuateur nan konpwesyon pou reyalize 90 degre wotasyon nan boul la ranpli oblije chanje a, reyabilitasyon oswa rankontr nan direksyon an koule mwayen. Kategori debaz li yo gen ladan yo:
Chèn koule L-kalite: konekte de chanèl mityèlman pèpandikilè pou oblije-ang oblije chanje nan direksyon an koule mwayen (tankou Inlet → Outlet A/B oblije chanje);
Chèn koule-kalite koule: sipòte koneksyon an oswa twonke nan twa tuyaux orthogonal, epi yo ka ansanm reyalize reyabilitasyon, konfluans ak milti-fason règleman koule.
Estrikti debaz ak paramèt teknik
Main estrikti:
Valve Materyèl kò: asye pur (304/316L), asye jete, elatriye, rezistans korozyon se apwopriye pou anviwònman chimik ak maren;
System System: System:
Soft Seal (PTFE Syèj Valv): Flit nivo rive nan VI, aplikab tanperati -30-180 degre;
Metal Hard Seal: Kenbe tanperati -196-450 degre, apwopriye pou tanperati ki wo ak kondisyon presyon ki wo. Pneumatic actuator:
Tan repons lan kondwi silenn se mwens pase oswa egal a 2 segonn, sipòte 0.
Pozisyonè valv (tankou elektwo-pwezans pozisyon) ka enstale reyalize règleman koule egzak ak kontwòl otomatik.
Paramèt teknik::
Nominal dyamèt: DN 15- DN300;
Nivo rezistans presyon: Kalite konvansyonèl 1. 6-6. 4MPa, segondè presyon Customized kalite jiska 31.5MPA;
Metòd koneksyon: bride (DN 65- DN300), fil entèn (DN 15- DN50).
Pneumatic 3 Way boul valv spesifikasyon
|
Sijè |
3 fason l pò t pò asye pur flanged pneumatik vapè kontwòl boul valv |
||
|
Range gwosè |
1/2 "~ 8", DN15 ~ 200 |
||
|
Aji mòd |
Double aji, prentan retounen (sèl aji) |
||
|
Opere presyon |
1.6 ~ 6.4mpa |
||
|
Presyon ekipman pou lè |
2.5 a 8 bar |
||
|
Validite |
1, 000, 000 (1 milyon) fwa |
||
|
Ang wotasyon |
90 degre ± 4 degre |
||
|
Materyèl kò |
SS304, SS316, SS316L |
||
|
Materyèl debaz |
SS304, SS316, SS316L |
||
|
Materyèl sele |
Ptfe: -30 degre ~ 180 degre, ppl: -30 degre ~ 250 degre |
||
|
Kantite fason |
3 fason l pò oswa t pò |
||
|
Fen koneksyon |
FLANGED FIN |
||
|
Medya ki aplikab yo |
Kontwòl nan dlo, lè, gaz, lwil, likid |
||
|
Si ou vle deklanchman |
Handlever, elektrik aktive, oswa Pneumatic aktive |
||
|
Pwodwi pou Telefòn si ou vle |
Namur valv solenoid, switch limit, FRL, endikatè pozisyon, aparèy manyèl |
||
|
Aplikasyon |
Manje ak bwason, dlo & dlo ize, ultra dlo pi, desalination, chimik, twal, pharmaceutique, kaka & papye, min, chofaj ak pouvwa endistri yo |
||
Pneumatic 3 Way boul valv
Aplikasyon ak avantaj
Jaden endistriyèl:
Kontwòl pwosesis chimik: milti-chanèl mwayen oblije chanje nan réacteurs (tankou altène asid ak transpò alkali);
Sistèm enèji: Distribisyon dlo refwadisman nan plant fòs nikleyè, segondè-tanperati vapè kontwòl tiyo tiyo;
Anviwònman Pwoteksyon Jeni: Diverter valv gwoup nan plant tretman dlo egou, Salinity Règleman nan ekipman dlo lanmè desalination.
Avantaj Nwayo:
Repons vit: ouvèti kondwi konpwesyon ak tan fèmen mwens pase oswa egal a 3 segonn, apwopriye pou senaryo operasyon-wo frekans;
Bonjan rezistans korozyon: 316L Nerjaveèi asye valv kò gen 3-5 fwa pi wo klori ion rezistans korozyon;
High Ijyèn Creole: glas polisaj (RA mwens pase oswa egal a 0. 8μm) satisfè kondisyon yo aseptik nan manje ak endistri pharmaceutique yo.
